直動式検出器

弊社ETシリーズでは直動式検出器を採用しております。
直動式検出器は、触針、差動トランスを一直線上に配置し、
触針がトレースした表面の形状を正確に捉えることが出来ます。
＜特徴＞・支点がない・可動部の質量が軽い・触針と差動トランスの間の剛性が高い

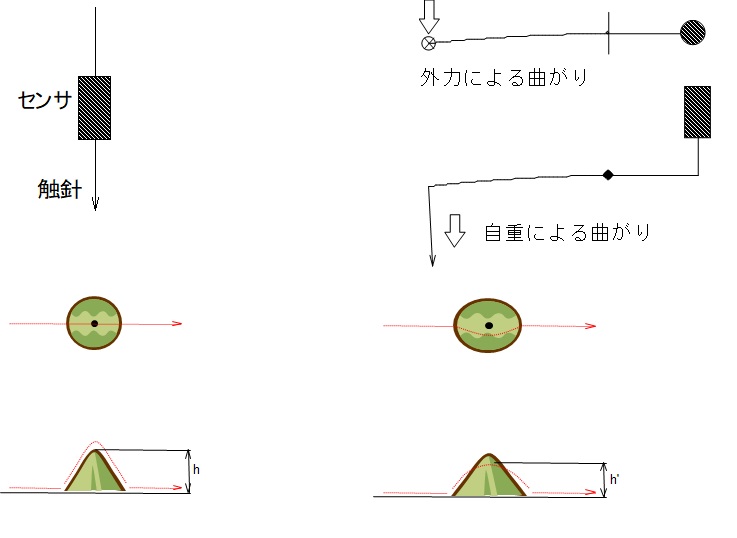

　　1) 直動式検出器　　　　　　　　　　　　　2) レバー式検出器
1)直動式検出器は、触針とセンサの間が同期して動くため、レバー式に比べ再現性、追従性に優れています。 2)レバー式検出器は、支点の隙間やアームの曲がりによって測定データに影響を与える可能性があります。
