サブマージドカーゴポンプシステム

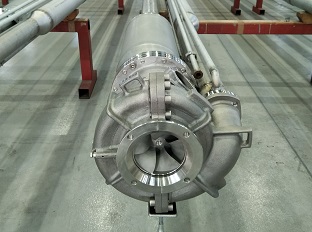

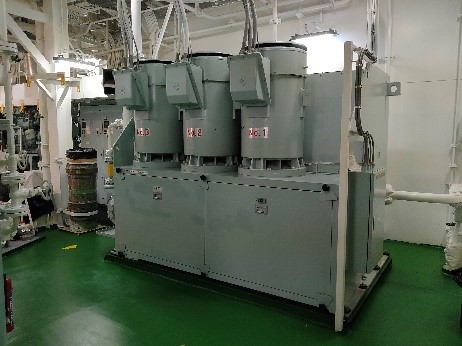

   　  油圧パワーパック        　      　　　　　  カーゴポンプ                  　　　　　　　　　　　　遠隔操作盤                  　　

用途

当製品はタンカーに搭載される荷役装置です。カーゴポンプをはじめ、油圧供給ユニット、操作盤、
タンククリーニングポンプ、バラストポンプなどの製品、油圧機器をラインナップしています。

特徴

• サブマージ式のカーゴポンプで1 タンクにつき1 ポンプの設置
• カーゴポンプは油圧駆動、駆動機にオイルモータを搭載し機側のコントローラー、または遠隔操作盤から吐出量を可変で制御可能
• 軸封はカーゴ側、作動油側ともにメカニカルシールを採用
•  優れたシール性と高い耐久性により稼働率の向上と安全な荷役をサポート
•  甲板からカーゴポンプを支持するサポートパイプの内部は常にドライ雰囲気になり、入口側、出口側ともに独立した油圧配管を採用することで作動油の使用量を抑制し、メンテナンス性に優れた構造で、低環境負荷に貢献
• 外装はオールステンレス、液体化学製品 (IMO タイプII、タイプIII)、動植物油、石油精製品等、多種多様な貨物に対応し、積載貨物に合わせた材質を選定可能
• カーゴポンプはオプションでサクションストレーナーを設置可能
• 遠隔操作の方式は荷役制御室に設置される電気式の操作盤とマニホールド付近のフライングパッセージに設置される油圧式の制御スタンドをラインナップ。遠隔操作盤を搭載しない機側のコントローラー単体の制御にも対応

代表仕様

• CVS-200-4 600m3/h x 125mLC (S.G.=0.75, Vis.=1cSt)
• CVS-150 300m3/h x 80mWC (S.G.=1.0, Vis.=1cSt)
• CVH-125 200m3/h x 110mLC (S.G.=0.8, Vis.=1cSt)

採用実績

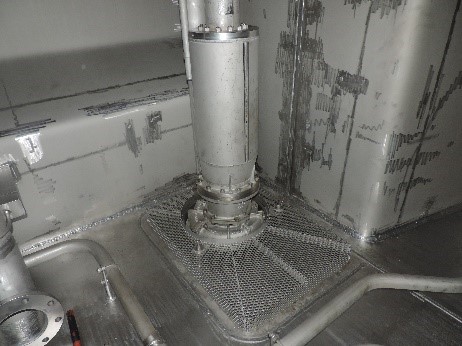

　　　　　　17,000DWT 外航ケミカルタンカー　　　　　　　　　　　　　　　　8,900DWT 外航ケミカルタンカー
